概述

HXGN15-12系列产品由工厂加工完成的标准功能单元组成，采用技术先进的FLN36负荷开关，以性能优越的SF6气体作为灭弧绝缘介质，其柜体体积小，合理紧凑、安装方便、操作简单、运行安全稳定，在10千伏供配电系统中得到广泛认可。



安装方便

体体积小重柜量轻，使用户可以进行更加容易的托运和安装，该设备可依据用户要求连接形成完整的接线方案，还可选智能化控制单元，实现智能化控制单元，标准化的设计使得本产品成为用户进行变电方案修改和扩展时的理想选择。



简单的操作方式

一种柜体都每配有线路单线图和可以显示开关内部部件的模拟显示器，操作机构上有能够保证手柄旋转方向并正确操作设备的连锁板，防止误操作，另外在柜门上提供保证简单安全操作的分步操作说明。



结构特点

    体和柜门及柜上部小室全部经喷塑处理，所有柜体均装有可与邻近柜体连接的主接地母排。所有金属部部件：例如接地开关及连锁部部件都与接地母排连接，为确保连续性，采用螺丝连接的部件之间用铜编织带连接，柜体后部设有泄压门以保证在万一的情况下发生内部燃弧时气体向柜体后部排出，柜体的上盖板由螺丝固定、可以从外部卸下进行母线连接，柜体上部的辅助器件小室可以安装端子板和其他小元件，将小室加高后可以实现继电保护。

负荷开关和接地开关采用障碍物型连锁，接地开关与柜门之间采用强制型连锁按照下列步骤可以实现自动连锁：关上柜门、打开接地开关，将负荷开关合闸，相互分开的操作模式有效的避免了误操作。



HXGN15-12系列开关柜的操作安全性

HXGN15-12系列开关柜专业的结构设计，保证了其操作的安全性

将全柜分成5个相互绝缘的间隔

联锁机构直接、可靠、简单、操作方便



结构特点

·外形

    壳采用冷轧外钢板或敷铝锌板模压成型；外表美观，抗腐蚀性强，结构紧凑合理，体积小，组合十分方便。框架内有五个相互绝缘的间隔，后面设置两个压力释放口。

·安装方便

    按各种设计可要求随意组合、扩展、拼合、快速简单，安装十分简单，占地小，对安装尺寸无特殊要求。

·免维护

关密封性好开，SF6绝缘气体压力符合IEC60298标准有关规定，运行安全可靠，免维护。



设计优点

·压力释放

母线室及电缆室设置两个压力释放口,保证极端状态下压力泄放，确保人身安全。

·三功位/双功位

开关自然联锁，只可在“闭合”、“接地”或“联锁”三种位置是一。

·联锁位置

开关与操作机构联锁，杜绝了人为误操作发生。操作机构与高压电缆室联锁，防止开关末接地状态下开启安装门板，确保人员安全。



·面板显示

面板模拟一次回路，指示清楚明了，带电显示器闪烁指示带电部位。

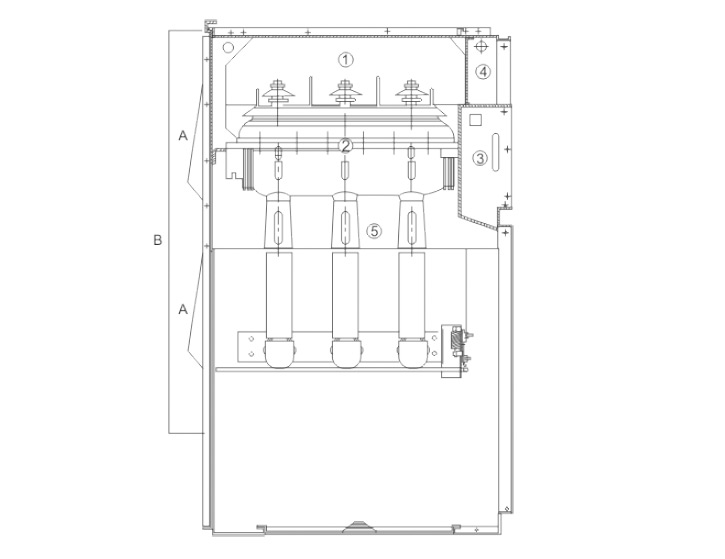

·独立间隔

五个室分别独立间隔，防止突发事故扩大蔓延。

① 母线间隔

② 开关间隔

③ 操作机构间隔

④ 低压间隔

⑤ 接线间隔



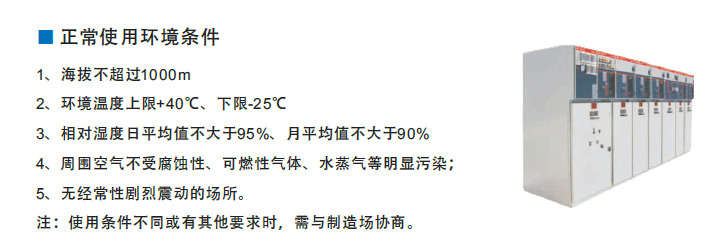

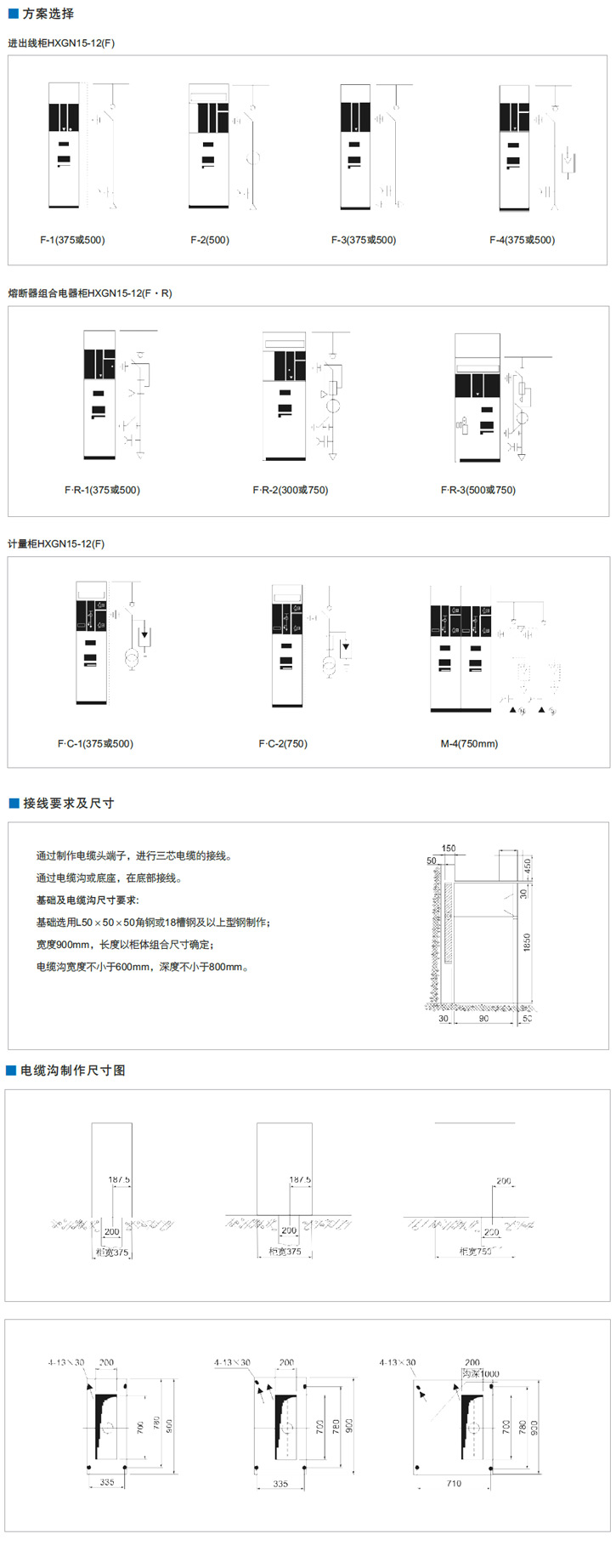

技术参数

名称	单位	HXGN15-12(F)		HXGN15-12(F、R)
额定电压	KV		12
额定电流	A	630		125
额定频率	Hz		50
1min工频耐压	KV		42
雷电冲击耐压	KV		75
额定峰值耐受电流	KA	50
额定短时耐受电流	KA	20
空载变压器开断容量	KVA		1250
闭环开断电流	A	630
主回路电阻	μΩ	≤80		≤80
转移电流	A			1700
额定短路开断电流	KA			31.5
额定短路关合电流	KA	50		50
防护等级			IP3X



熔断器保护变压器参考表

变压器容量(KVA)	50	100	125	160	200	250	31.5	400	500	630	800	1000	1250
熔断器额定电流(A)	10	16	16	16	20	25	31.5	40	50	63	80	80	100



质量保证

HXGN15-12型系列开关柜以及FLN36负荷开关已按照国家标准GB3804-90成功通过了所有型式实验项目。



适用标准

GB3804-90、GB3690、GB11022-89、GB16926、IEC298、IEC265、IEC129、IEC694、IEC420等。



订货须知

订货时须提供以下资料：

a. 一次系统排列图；

b. 二次原理图；

c. 环网柜的型号和方案号；

d. 柜内需装元件的型号规格和数量；

e. 柜体颜色等要求。
