用途

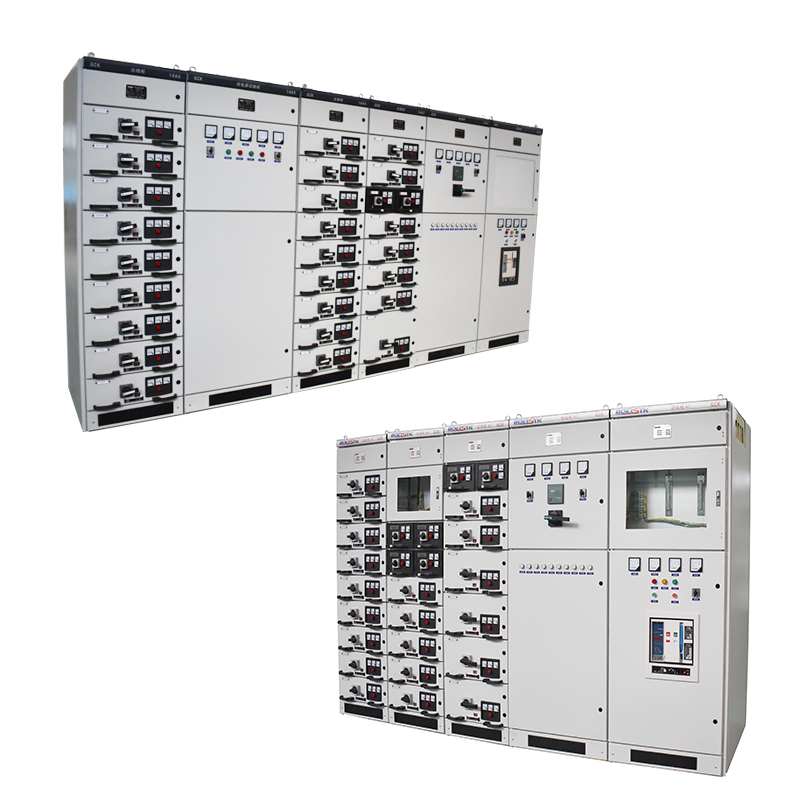

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。



特点

本系列产品具有分断能力高，动热稳定性好，结构先进、合理，电气方案切合实际，系列性，通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。

本产品符合IEC439 NEMA ICS2-322标准，也符合GB7251-87《低压成套开关设备》国家标准和ZBK36001-89《低压抽出式成套开关设备》专业标准。



使用环境条件

1.       海拔不超过2000m。

2. 周围空气温度不高于＋40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃。

3. 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%。

4. 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。

5. 与垂直面倾斜不超过5°；

6. 本产品适合以下温度运输储存：-25℃~+55℃，在短时间内（不超过24h)不超过+70℃；

7. 如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。



开关柜的主要技术参数

额定工作频率(Hz)		50
额定工作电压(V)		380  660
额定绝缘电压(V)		660
额定工作电流(A)	水平母线	630-3150
	垂直母线	600
额定短时耐受电流	水平母线	80kA(有效值)/1秒
	垂直母线	50kA(有效值)/1秒
额定峰值耐受电流	水平母线	176kA/0.1s
	垂直母线	110kA/0.1s
主电路接插件(A)		200，400
辅助电路接插件(A)		10
工频耐压1分钟(V)		2500
防护等级		IP40
操作方式		就地，远方，自动



结构特征

本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：

1. 框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

2. 框架及零部件安装孔按模数E=20mm变化。

3. 内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。

4. 在动力中心(PC)进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器。在一般情况下，PC单元带有有翻排的主电路(包括母联)，额定电流在630A-1600A时，占据一个外形尺寸为800 × 1000 × 2200(宽×深×高)的柜体。没有翻排的主电路占据一个外形尺寸为800 x 800 x 2000(宽、深、高）的柜体。额定电流在1600A-3150A时，占据一个外形尺寸为1000×1000×2200(宽×深×高)的柜体。没有翻排的主电路占据一个外形尺寸为1000 × 800× 2200(宽×深×高)的柜体。动力中心(PC)馈电柜结构与进线柜相似，馈电电流在630A-1600A时，一个1000 × 1000 × 2200(宽×深×高)的柜体可装二个回路，为上下布置安装。

5. 电动机控制中心(MCC)开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该区域的宽度为600mm，安装抽屉功能单元区域的高为1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个200mm宽的

电缆出线区域，柜体外形尺寸为800/500/2200(宽/深/高)，当柜体为离墙安装时，柜体宽度为600mm，电缆出线区在柜体的后部，柜体的外形尺寸为600× 800(1000)× 2200(宽×深×高)。柜体深度有800和1000二种，我们建议用户选用1000深的柜体，以与 PC柜深度统一，当抽屉抽出柜外时，柜内带电部分不外露，安全可靠。

6. 抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。

7. 在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而保证了抽屉式与固定式柜体能够并排使用。

8. 母线系统柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线，水平母线额定电流在1250A以上时采用双母线，柜与柜之间的水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线(PE)设置在柜底部，并与柜体的隔板，门相连，从而保证了接地连续性。

9. 在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。

10. 柜体外壳防护等级为IP40。



特别提示

1. 本产品在安装时，柜与柜之间的水平线线应连接牢固可靠。

2. 本产品的门与主开关有联锁功能，即只有在断电的情况下门才可能打开，本产品的其它侧面为螺钉封板，与主开关没有联锁功能，故请用户在拆开本产品侧板检修时，务必断开电源。

3. 非专业人员请勿打开柜体维护检修。
